一、VOC在線分析儀主要測量方法
煙氣測量方法：完全抽取法；甲烷、非甲烷總烴、苯系物監測方法：氣相色譜法；煙塵測量方法：激光后散射法；溫度測量方法：溫度傳感器；壓力測量方法：壓力傳感器；流速測量方法：差壓法（皮托管）；濕度測量方法：廣域比法；氧氣測量方法：氧化鋯。

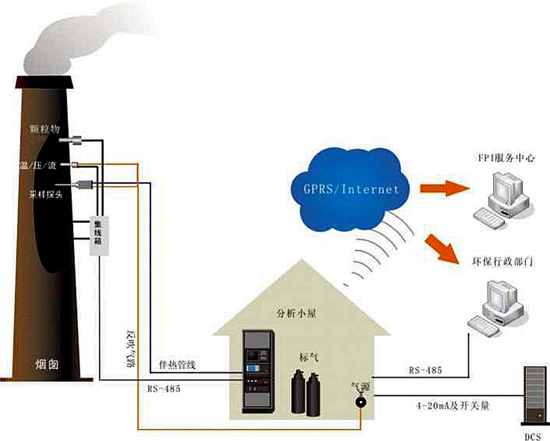

VOC濃度檢測儀由VOCs (甲烷、非甲烷總烴、苯系物）監測子系統、顆粒物監測子系統、煙氣參數（溫度、壓力、流速、濕度）監測子系統以及數據采集與處理子系統構成。如下圖所示：
VOCs監測子系統主要由采樣探頭、伴熱管線、預處理單元、VOCs分析儀、電控單元組成，測量時煙氣由機柜內的真空泵抽取，經由采樣探頭、高溫伴熱管線、除塵過濾器、冷凝器后通入VOCs分析儀進行測量。根據買方的需求，VOCs分析儀可選配Ⅱ分析儀（測量甲烷、非甲烷總烴）和Ⅲ分析儀分析儀（測量甲烷、非甲烷總烴、苯系物)。
顆粒物監測子系統采用激光粉塵儀，利用激光后散射法測量煙氣中粉塵的濃度。煙氣參數監測子系統包括煙氣溫度、壓力和流速的測量。煙氣溫度采用鉑電阻溫度傳感器測量；煙氣的壓力采用高精度隔離膜壓力傳感器測量；煙氣流速采用差壓變送器測量，通過測量煙氣流動中的全壓和靜壓，得到煙氣的流速。煙氣濕度采用分析系統專用的高精度溫濕度變送器（濕度變送器）測量。
數據采集與處理子系統由集線箱、工控機和系統監測軟件構成。集線箱安裝在戶外的平臺上，采集現場平臺設備的4?20mA信號（煙氣溫度/壓力/流速/煙塵等信號），通過內部的處理單元轉換為工業現場的RS-485信號與機柜內的工控機進行通信。
系統監測軟件安裝于工控機內，用于監測和匯總所有的氣體濃度信息和工作狀態信息，同時生成報表、存儲及記錄歷史數據、與環保部門聯網通信等功能。傳輸單元安裝于機柜內部，將測量的參數轉換成4?20mA信號送給客戶的DCS系統。
二、特點
1.采用氣相色譜法，是國際公認的VOCs檢測方法，滿足美國EPA標準的技術要求；
2.采樣管線、主流路器件選用抗腐蝕和惰性化的材料，減少樣品吸附，數據可信度高；
3.具備自動吹掃功能，可自動去除濾芯表面的粉塵，延長濾芯使用壽命；
4.具備斷電保護功能，現場意外斷電時，可自動置換主流路內的殘留煙氣，有效防止主器件的腐蝕， 延長使用壽命；
5.具備自動校準功能，無需值守，較大限度減少維護量；
6.具備配合正壓防爆柜防爆設計，可安裝在防爆區域，安全可靠；
7.本系統具有防塵、防雨、防電磁輻射、防雷、防低溫和防火的設計。
三、使用環境
供電電壓：AC220V±10%，頻率 50±1Hz；
分析小屋內的系統部件環境溫度：（5?35) ℃ ；
分析小屋外的系統部件環境溫度：（-30?60) ℃ ；
濕度：20~90%，氣壓(86?106 )kPa ，煙氣溫度<400℃；
所有設備的總用電量（KW)：主機柜功率2KW，伴熱管功率為38W/m。
